Compressore d'aria mobile alimentato a diesel

Riferimento al prodotto

Ambito di fornitura standard

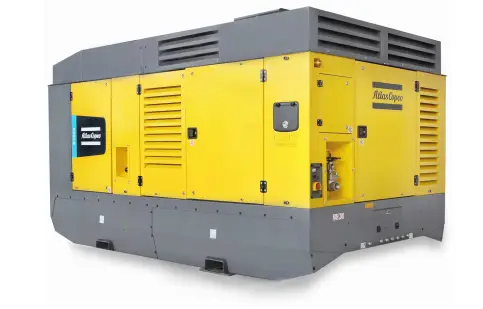

Gli Atlas Copco X1300, Y1300 e XRS 1500-20 sono compressori a vite silenziati, a due stadi, a iniezione d'olio, alimentati da un motore diesel Cummins a sei cilindri raffreddato a liquido.

L'unità è composta da due elementi compressori ad alta efficienza, motore diesel, raffreddamento, separazione aria/olio e sistemi di controllo, il tutto racchiuso all'interno di un involucro in acciaio rivestito di potenza insonorizzato.

Particolare attenzione è stata prestata alla qualità complessiva del prodotto, alla facilità d'uso, alla facilità di manutenzione e al funzionamento economico per garantire i migliori costi di proprietà della categoria

Modelli disponibili

Caratteristiche

• DrillAir™

• Oiltronix™V2

• Ulteriore risparmio di carburante del 3%.

• Nuovo concetto di vaso separatore olio

•XPR

• Aumento dinamico del flusso

Vantaggi

• Aumento del 30% della velocità di perforazione e copertura di un'ampia gamma di applicazioni con un unico compressore

• Elevata affidabilità del sistema, evitando la formazione di acqua nel sistema dell'olio del compressore e una durata prolungata dell'elemento

• L'assenza di una valvola di regolazione manuale o di linee di regolazione della pressione elimina i problemi di congelamento associati

• Risparmia 1 ora per la modifica dell'OSE

• Offrire una gamma estesa per coprire più applicazioni

• Offre il 10% di flusso in più durante il lavaggio e il riempimento dello stelo

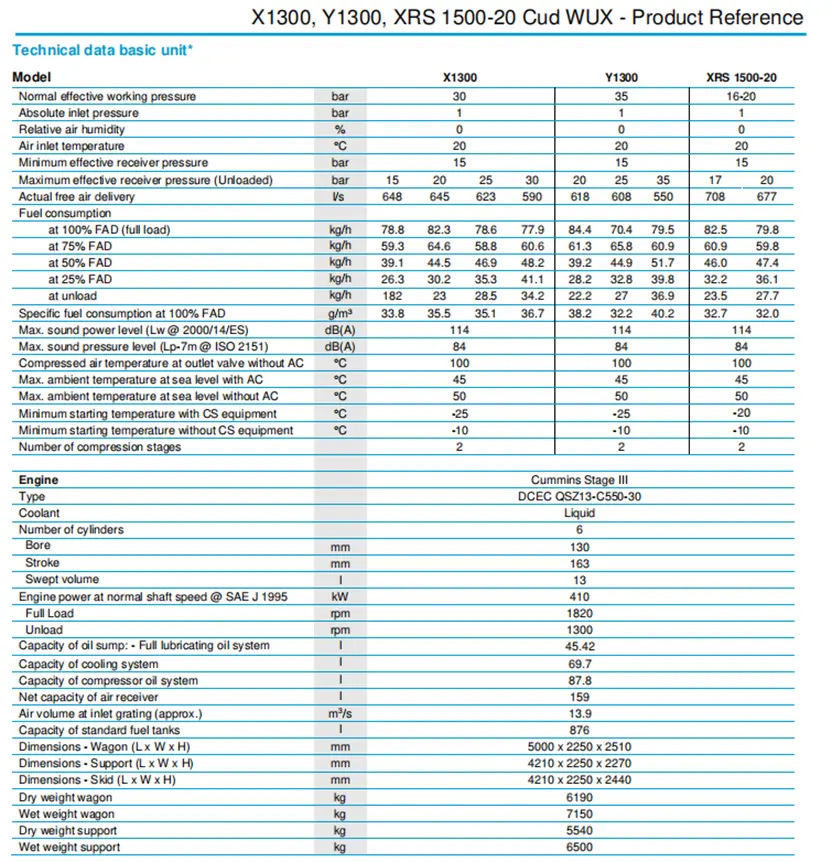

Parametri tecnici

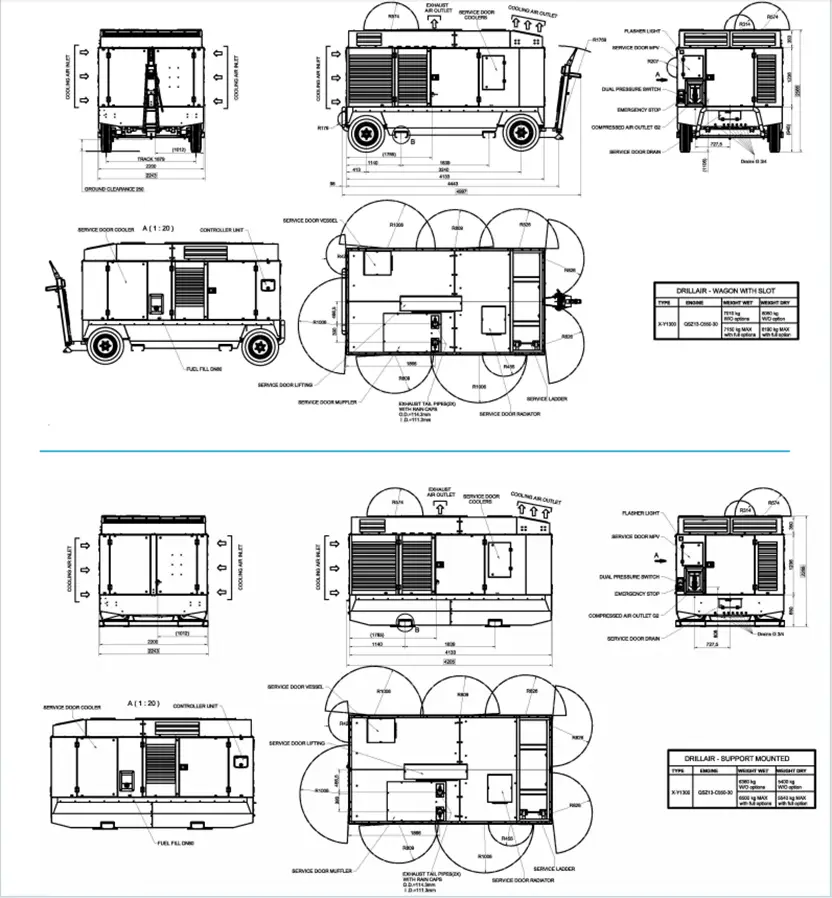

Specifiche e dimensioni

Dati principali

Elemento compressore

La qualità di un compressore può essere misurata attraverso l'affidabilità, l'efficienza e la durata dell'elemento compressore utilizzato. Grazie a decenni di esperienza nella progettazione di elementi del compressore, il risultato è la produzione dei compressori più efficienti e affidabili sul mercato.

Separatore Aria/Olio

La separazione dell'aria e dell'olio è ottenuta tramite un separatore d'olio centrifugo combinato con un elemento filtrante.

Progettato per una pressione di esercizio massima più elevata, il separatore è dotato di una valvola di sicurezza ad alta pressione sigillata, una valvola di pressione minima, una valvola di scarico automatica e un regolatore di pressione.

Sistema di raffreddamento

Il motore è dotato di radiatore a liquido e intercooler e il compressore è dotato di radiatore dell'olio. Il sistema di raffreddamento è opportunamente progettato per il funzionamento continuo in condizioni ambientali fino a 50°C, con tutte le porte della cabina chiuse.

Sistema di regolazione del compressore

Il sistema di regolazione del compressore d'aria mobile alimentato a diesel è costituito da filtri dell'aria, un serbatoio d'aria/separatore d'olio, un elemento compressore, un gruppo valvola di ingresso con valvola di ingresso e una valvola di scarico; il tutto controllato da un sistema di regolazione elettronica.

Il sistema di regolazione variabile offre il pieno controllo della pressione e del flusso del compressore. Controlla la pressione dell'imbarcazione e il flusso di uscita misurando la pressione e la temperatura dell'aria in diversi punti e controlla la valvola di ingresso dell'aria, la velocità del motore e la valvola di scarico corrispondenti ai valori misurati.

Il consumo economico di carburante è assicurato dal regolatore di velocità continuo completamente automatico che adatta la velocità del motore alla richiesta d'aria.

Bocche di scarico

L'aria compressa è disponibile da 1 x G2.

Motore

Motore diesel Cummins

Il compressore d'aria mobile alimentato a diesel è azionato da un motore diesel Cummins QSZ13-C550-30 a sei cilindri raffreddato a liquido. La potenza del motore viene trasmessa all'elemento compressore attraverso un giunto per carichi pesanti.

Impianto Elettrico

I modelli X1300, Y1300 e XRS 1500-20 sono dotati di un sistema elettrico con terra negativa da 24 volt.

Strumentazione – XC4003

Il pannello di controllo XC4003 è situato sulla parte anteriore del cofano del compressore.

L'intuitivo controller Atlas Copco XC4003 è facile da utilizzare con tutte le funzioni comodamente a portata di mano. Il controller gestisce anche il sistema operativo della ECU del motore e una serie di avvisi di sicurezza e arresti su vari parametri (elencati di seguito).

Funzionalità del controller XC4003:

• Schermata principale

- Pressione della nave

- Livello del carburante

- Ore di funzionamento

- Numero di giri

- Flusso d'aria CFM

• Impostazioni generali

- Rigenerazione stazionaria DPF

- Diagnostica del motore

- Avvio/caricamento/arresto automatico

- Lingue

- Unità di misura

• Misurazioni

- Consumo di carburante

- Temperatura del liquido di raffreddamento del motore

- Temperatura dell'elemento compressore

- Pressione della nave

- Carico del motore

- Pressione dell'olio motore

- Carico di fuliggine DPF

- Temperatura del carburante

- Voltaggio della batteria

- Pressione regolamentare

- Ore di carico/scarico

- Avvii riusciti/non riusciti

- Temporizzatori di servizio (2)

• Controlli operativi

- Portata o pressione di esercizio preimpostata

• Servizio

- Tendenza dei dati

- Backup del progetto

• Allarme

- Allarmi attivi

- Cronologia del registro eventi

- Cronologia del registro degli allarmi

Dispositivi di sicurezza

Il compressore è dotato di serie di dispositivi di sicurezza per il compressore e il motore. L'unità verrà completamente spenta se:

- Aumento eccessivo della temperatura dell'olio motore

- Caduta di pressione dell'olio motore troppo bassa

- La temperatura di uscita dell'aria compressa non rientra nell'intervallo specificato.

- Basso livello di carburante

Il motorino di avviamento è inoltre protetto contro il sovraccarico dovuto al funzionamento prolungato o quando il motore è in funzione.

Carrozzeria

Il compressore d'aria mobile alimentato a diesel viene fornito di serie con una copertura in acciaio zincato con verniciatura a polvere che fornisce un'eccellente protezione dalla corrosione.

Gli ampi sportelli garantiscono un accesso completo per la manutenzione a tutti i componenti.

Standard di produzione e ambientali

I modelli X1300, Y1300 e XRS 1500-20 sono prodotti seguendo le rigorose normative ISO 9001 e secondo un approccio ambientale completamente implementato

Sistema di gestione che soddisfa i requisiti ISO 14001. È stata prestata attenzione a garantire il minimo impatto negativo sull'ambiente.

Documentazione fornita

L'unità viene consegnata con i seguenti documenti e certificati:

- Elenco parti di ricambio per compressore.

- Manuale di istruzioni sia del compressore che del motore.

- Certificato di collaudo della macchina.

- Certificato della nave.

Copertura della garanzia

• Fare riferimento alla presentazione del prodotto per informazioni sulla garanzia.

• Sono disponibili programmi di garanzia estesa; si prega di contattare il rappresentante di vendita locale per ulteriori informazioni.

* Nota: a causa dei continui miglioramenti dei prodotti, le specifiche tecniche sono soggette a modifiche senza preavviso.
