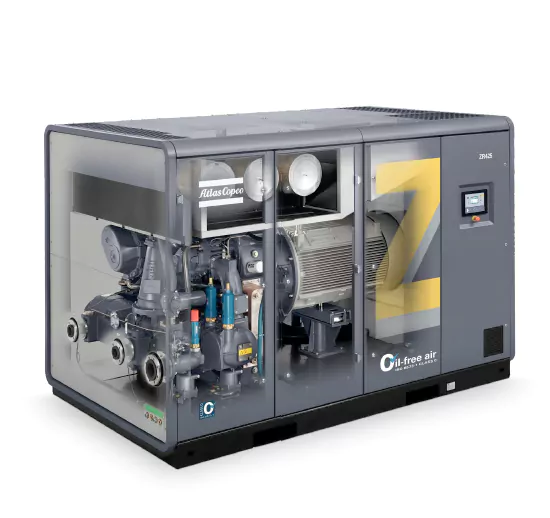

Compressore d'aria a vite senza olio

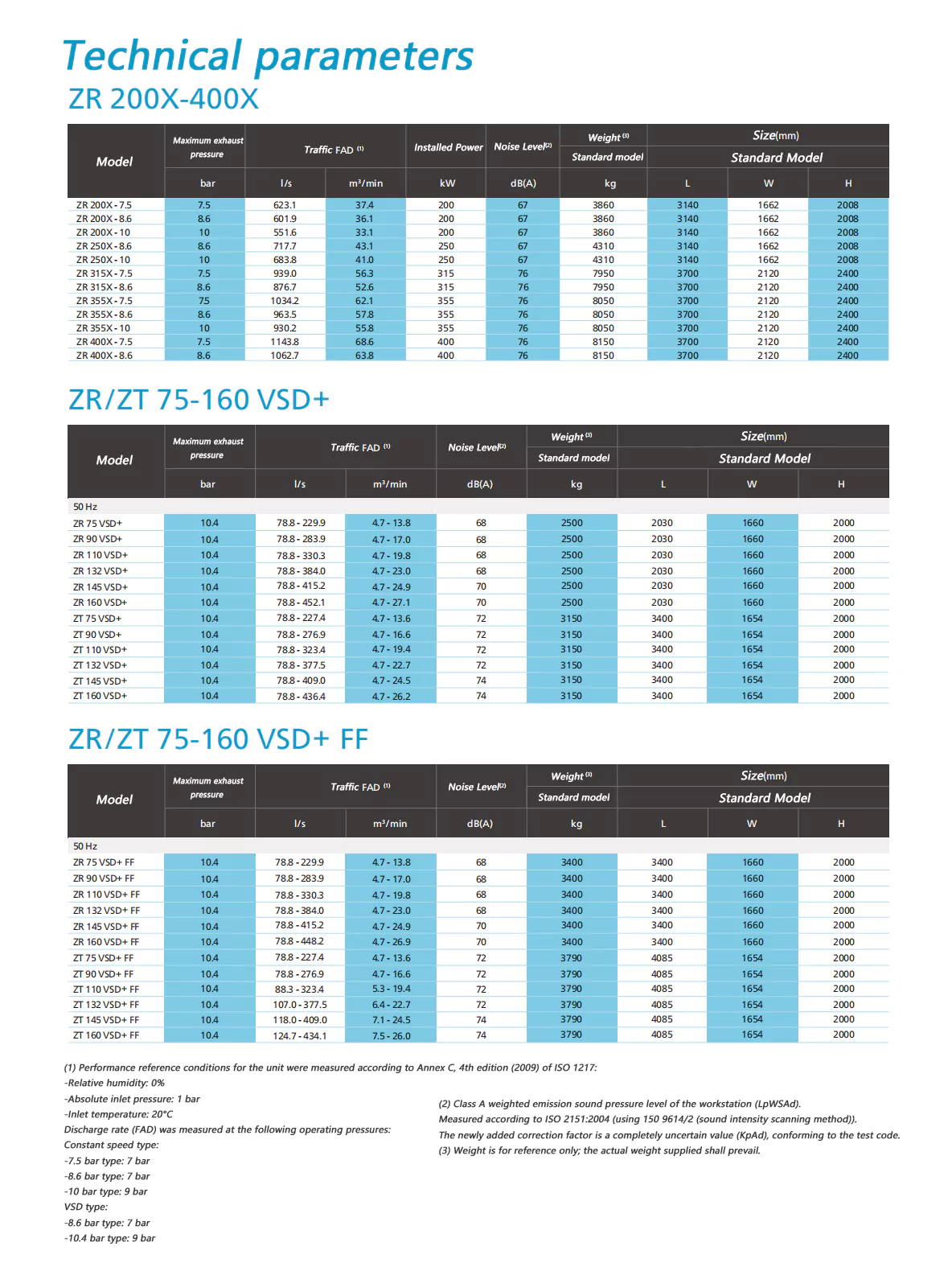

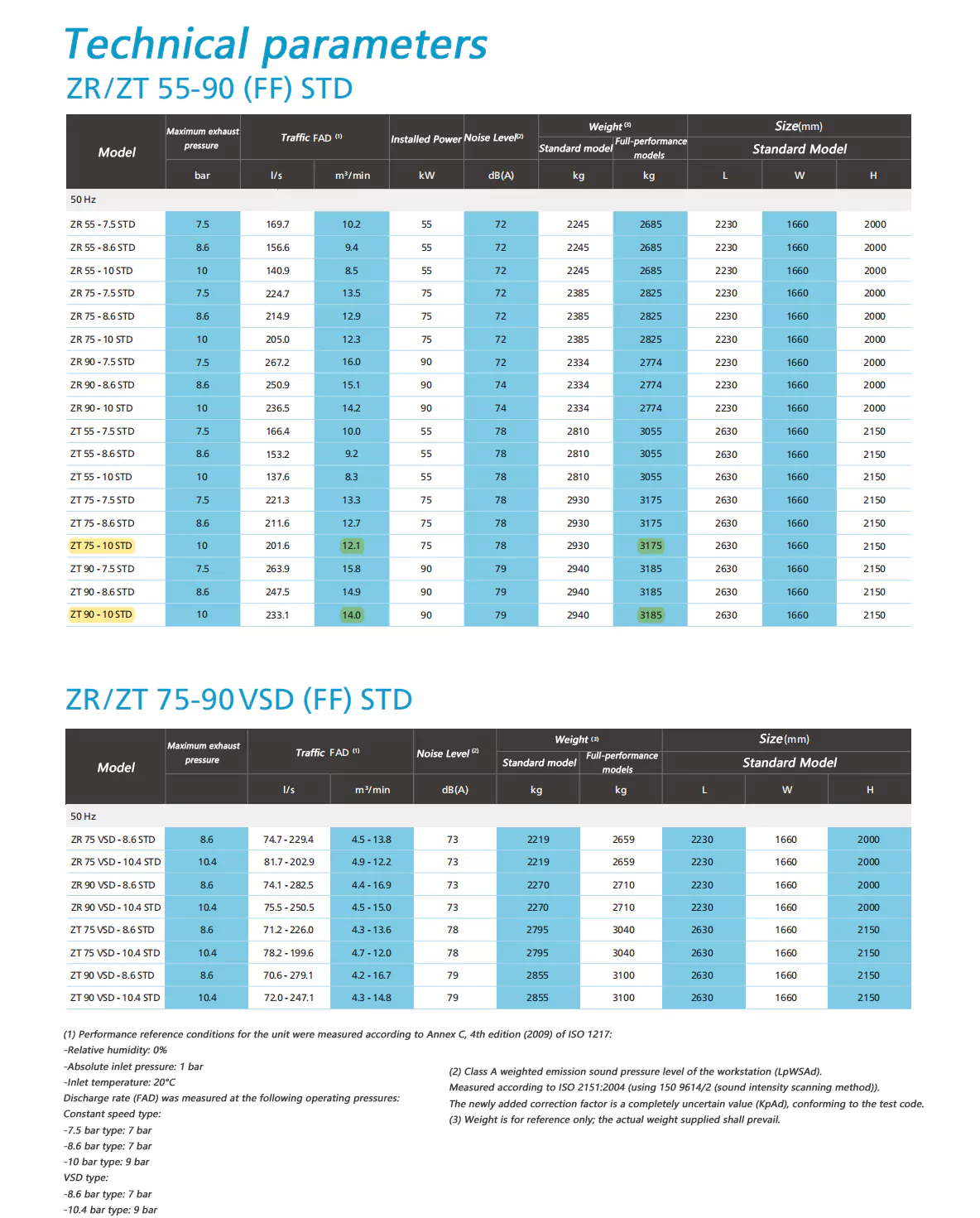

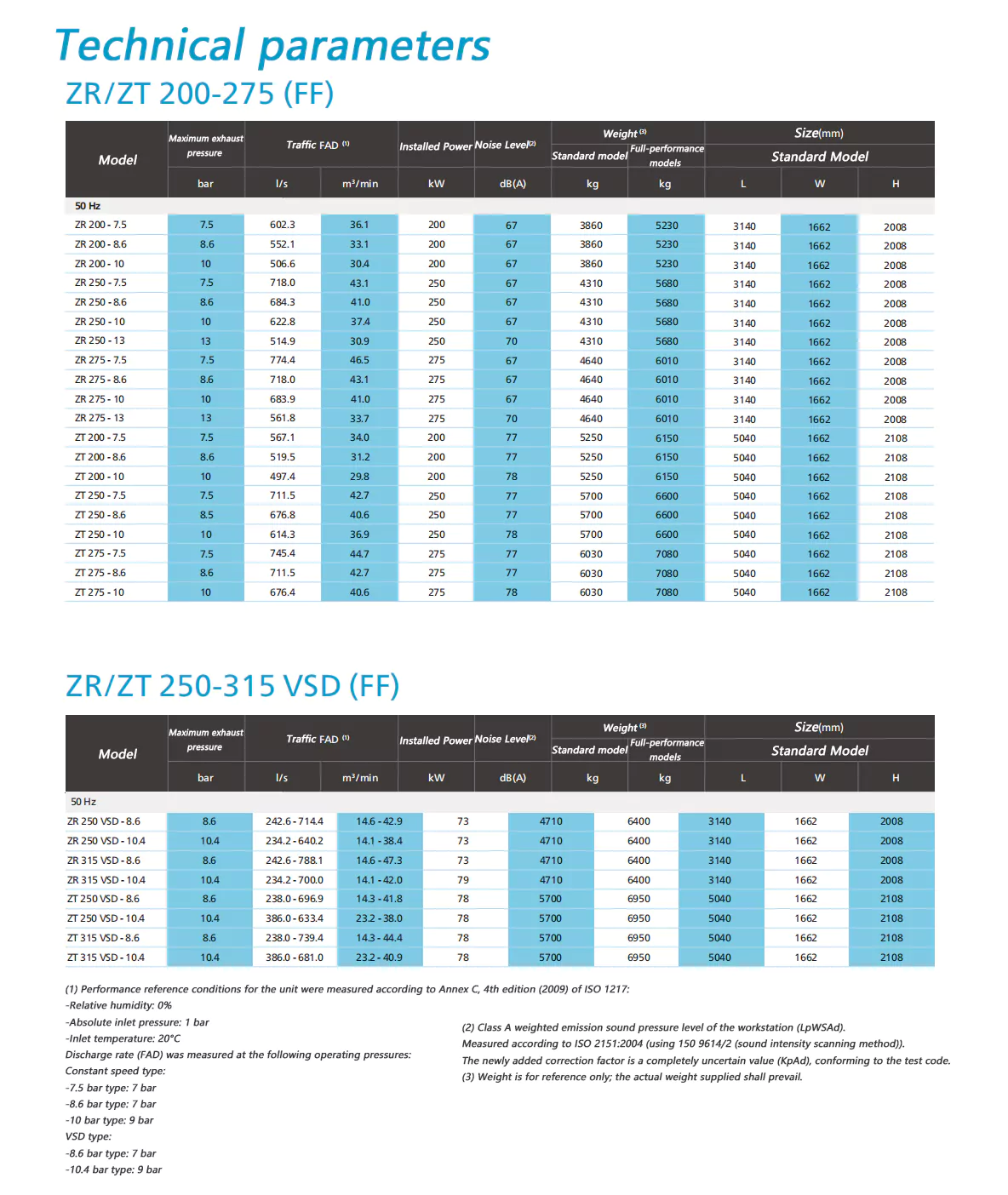

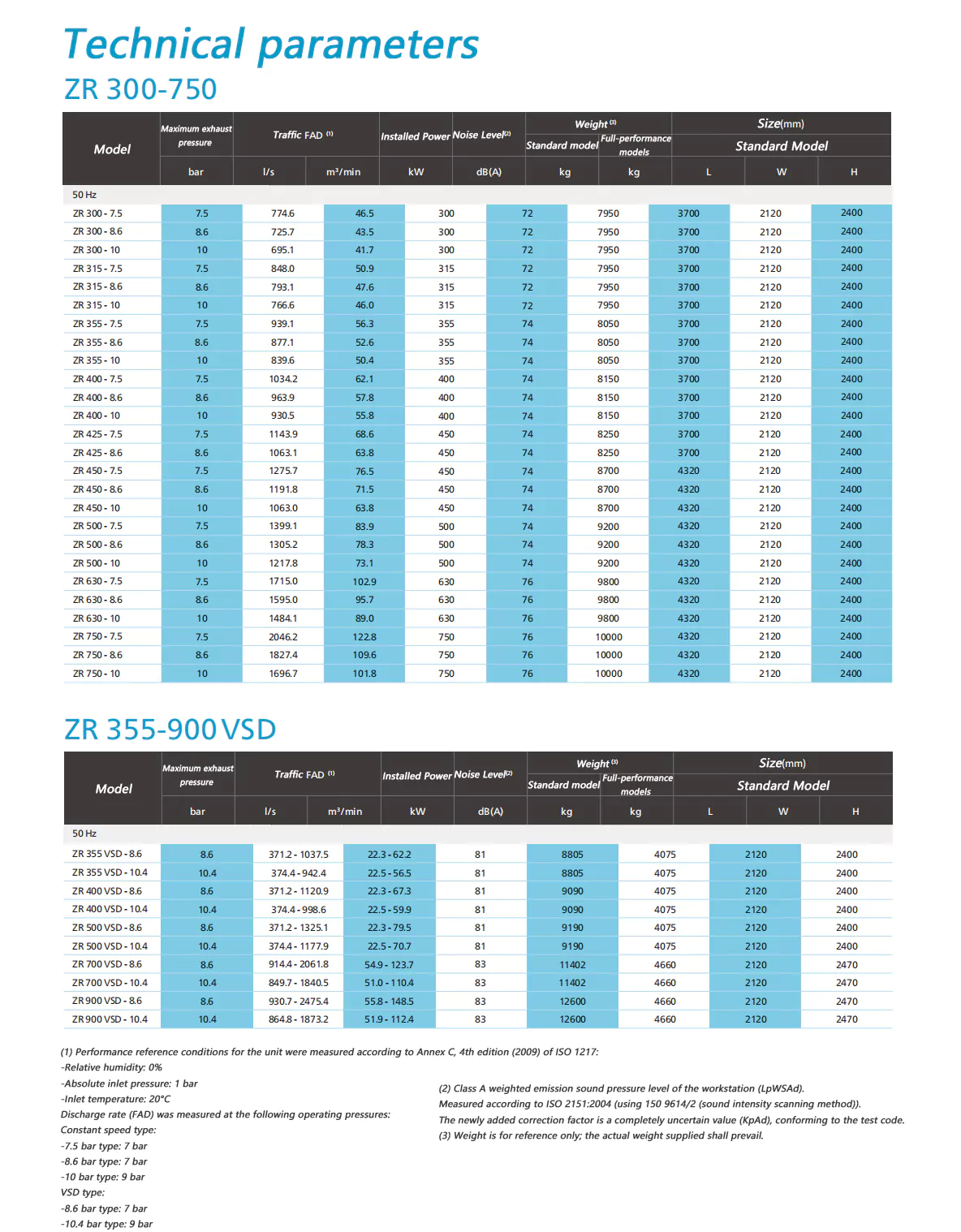

Parametri fondamentali

Cilindrata: 4,2-148,5 m³/min

Potenza: 55-900 kW

Standard di settore

L'aria priva di olio viene utilizzata in un'ampia gamma di settori in cui la qualità dell'aria è fondamentale per i prodotti finali e i processi produttivi, tra cui alimenti e bevande, prodotti farmaceutici, petrolchimici, semiconduttori ed elettronica, medicina, verniciatura automobilistica e tessile. In queste applicazioni impegnative, anche una minima contaminazione dell'olio può portare a costosi tempi di inattività o danni al prodotto.

Pioniere nella tecnologia dell'aria oil-free

Negli ultimi 60 anni, Atlas Copco si è dedicata alla ricerca e allo sviluppo della tecnologia dei compressori d'aria a vite senza olio, lanciando numerosi compressori e soffianti d'aria senza olio per fornire ai clienti aria pulita. Attraverso la continua ricerca e sviluppo, Atlas Copco ha raggiunto ancora una volta un nuovo traguardo, diventando il primo produttore di compressori d'aria a ottenere con successo la certificazione CLASSE 0.

Eliminazione dei rischi

Per soddisfare i severi requisiti dei suoi clienti, Atlas Copco ha incaricato la rinomata organizzazione di test TÚV di testare i suoi compressori e soffianti oil-free. TÚV ha utilizzato metodi di test rigorosi, esaminando tutte le possibili forme di olio in un ampio intervallo di temperature e pressioni, e non ha trovato tracce di olio nel flusso d'aria in uscita.

Tecnologia matura delle viti Z senza olio, modelli ZR raffreddati ad acqua

①Testa del compressore senza olio di alta qualità

• L'esclusivo design della tenuta di tipo Z garantisce aria compressa pulita, priva di olio di alta qualità.

• Il rivestimento premium del rotore di Atlas Copco garantisce efficienza e durata elevate.

• Giacca rinfrescante.

②Controller avanzato dell'unità Elektronikon®

• Controlla simultaneamente sia il compressore d'aria a vite senza olio che l'essiccatore attraverso un sistema di controllo integrato.

• Fornisce il monitoraggio dello stato delle prestazioni generali del sistema tramite istruzioni di manutenzione proattiva, allarmi di guasto e funzioni di arresto di sicurezza.

• Sono disponibili più lingue di visualizzazione.

• Specificamente progettato per il collegamento al controllo orizzontale del sistema ES,

integrato con protocolli di comunicazione di serie standard.

③Valvola di aggiunta/scaricamento

• Non è necessaria alcuna fornitura d'aria esterna.

• Valvole di ingresso e sfiato interbloccate meccanicamente.

• Potenza di scarico estremamente bassa.

④Raffreddatore e separatore d'acqua ad alta efficienza

• Fascio tubiero in acciaio inossidabile resistente alla corrosione.

• Saldatura robotizzata altamente affidabile; senza perdite.

• Alette a forma di stella in alluminio per una maggiore superficie di scambio termico.

• Il separatore d'acqua progettato a labirinto separa efficacemente la condensa dall'aria compressa.

⑤Motore ad alta efficienza + VSD

• Il motore TEFC IP55 impedisce l'ingresso di polvere e sostanze chimiche.

• Funzionamento continuo in condizioni di temperatura ambiente difficili.

• Risparmio energetico diretto fino al 35% con motore a frequenza variabile (VSD).

• Intervallo di portata regolabile dal 30% al 100%.

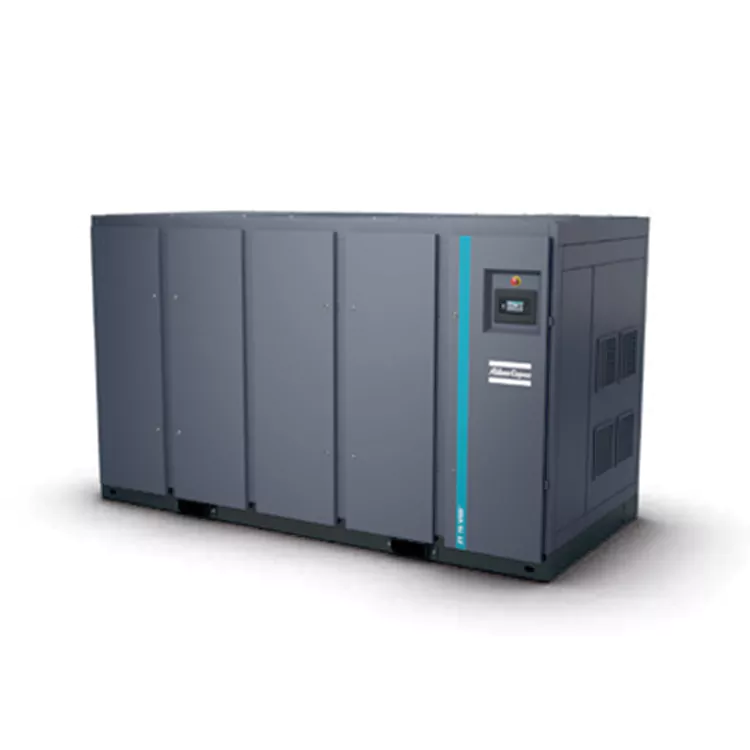

Il modello ZT raffreddato ad aria vanta un design completo ed eccezionale.

①Impiega ingranaggi AGMA A5/DIN grado 5

• Lunga durata

• Bassa perdita di trasmissione, riduzione del rumore e delle vibrazioni.

②Rotore del compressore senza olio di alta qualità

• Il compressore rotativo a vite oil-free di alta qualità fornisce aria di alta qualità.

• Il rivestimento superiore del rotore e la camicia di raffreddamento garantiscono l'efficienza complessiva del compressore.

③Cuscinetti del rotore superiori

• Mantenere un'elevata stabilità in varie condizioni di carico.

• Si adatta facilmente alle variazioni di carico.

④Raffreddatore d'aria ad alta efficienza

• Preraffreddatore in acciaio inox con dissipatore di calore.

• Prestazioni di scambio termico superiori.

• Facile da pulire.

• Ventola di raffreddamento radiale silenziosa e a basso consumo energetico.

⑤VSD integrato

• Risparmio energetico diretto fino al 35% con l'aiuto di un motore a frequenza variabile (VSD).

• Perdite di scarico notevolmente ridotte.

• Nessuna ventilazione, per evitare che l'aria compressa venga dispersa nell'atmosfera.

• Intervallo di regolazione della portata dal 30% al 100%.

Azionamento a frequenza variabile (VSD): riduzione dei costi energetici

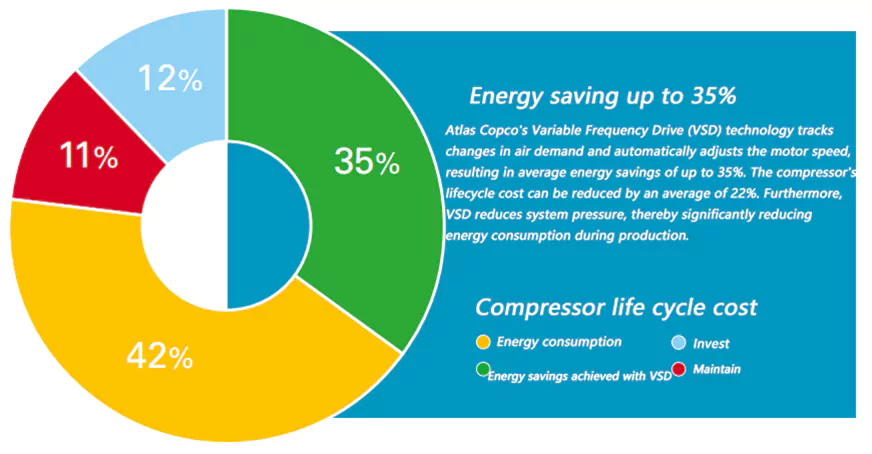

Il consumo energetico rappresenta oltre l'80% del costo totale del ciclo di vita di un compressore d'aria a vite senza olio. Inoltre, l'elettricità utilizzata nella produzione di aria compressa rappresenta oltre il 40% dei costi elettrici totali di una fabbrica. Per ridurre i costi energetici, Atlas Copco è stata pioniera della tecnologia VSD (Variable Frequency Drive) nel settore dell'aria compressa. Il VSD non solo consente di risparmiare quantità significative di energia, ma protegge anche l'ambiente per le generazioni future. Grazie ai continui investimenti in questa tecnologia, Atlas Copco è in grado di offrire la più ampia gamma di compressori VSD integrati sul mercato.

Le caratteristiche uniche del VSD integrato Atlas Copco

1. Elektronikon* controlla contemporaneamente il compressore e l'inverter integrato, garantendo un funzionamento sicuro.

2. Il VSD offre una selezione flessibile della pressione da 4 a 10 bar, riducendo i costi dell'elettricità.

3. L'inverter e il motore progettati su misura (con cuscinetti protetti) forniscono un'elevata efficienza nell'intera gamma di velocità.

4. Il motore è progettato specificamente per il funzionamento a bassa velocità, tenendo pienamente conto dei requisiti di raffreddamento sia del motore che del compressore a basse velocità.

5. Tutti i compressori Atlas Copco VSD sono certificati e concessi in licenza. Il funzionamento del compressore non influisce sulle apparecchiature esterne e viceversa.

6. I componenti meccanici rinforzati assicurano che la gamma di velocità operativa dei componenti chiave sia controllata al di sotto dei livelli critici di vibrazione.

7. L'inverter ad alta efficienza integrato nel quadro elettrico garantisce un funzionamento stabile del compressore a temperature ambiente fino a 50°C/122°F (temperatura operativa standard fino a 40°C/104°F).

8. Non esiste una “finestra di velocità” che aumenti il ​​consumo di energia o influenzi la stabilità della pressione netta; il campo di regolazione della portata del gas del compressore è pari al 75%.

9. Le fluttuazioni della pressione della tubazione devono essere mantenute entro 0,10 bar (1,5 psi).

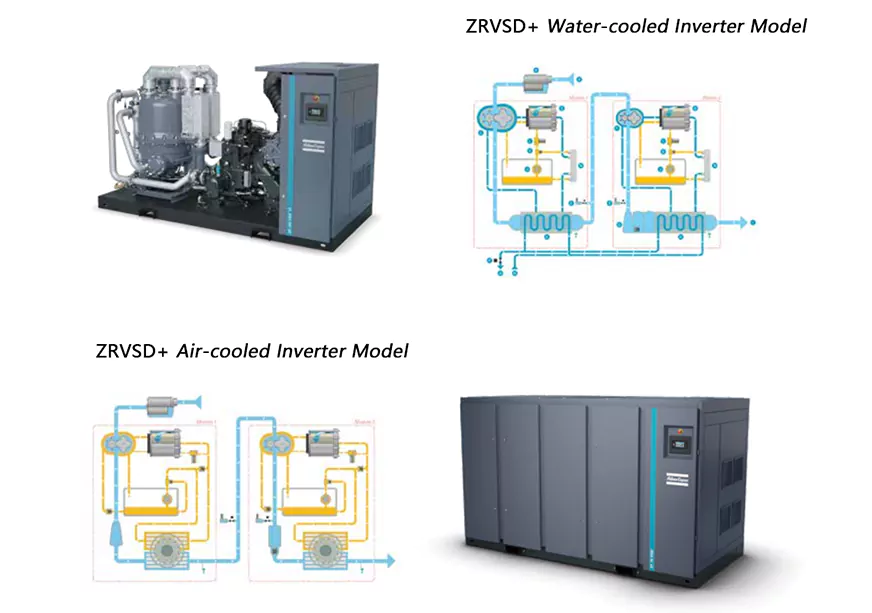

Azionamento con inverter a doppio magnete permanente Atlas Copco ZVSD+

• Il compressore d'aria a vite senza olio adotta una nuova generazione di teste del compressore altamente efficienti per migliorare l'efficienza di compressione.

• Ciascuna testata del compressore ad alta e bassa pressione è dotata di un motore a frequenza variabile a magneti permanenti ad alta efficienza IP66 (IE5), che regola la velocità in tempo reale in base alle variazioni della richiesta di aria compressa, risparmiando energia e migliorando l'efficienza.

• Cuscinetti affidabili lubrificati ad olio.

• Il convertitore di frequenza progettato su misura di Atlas Copco consente la regolazione della frequenza di portata elevata tra il 20% e il 100%.

• Il design compatto consente di risparmiare spazio di installazione.
