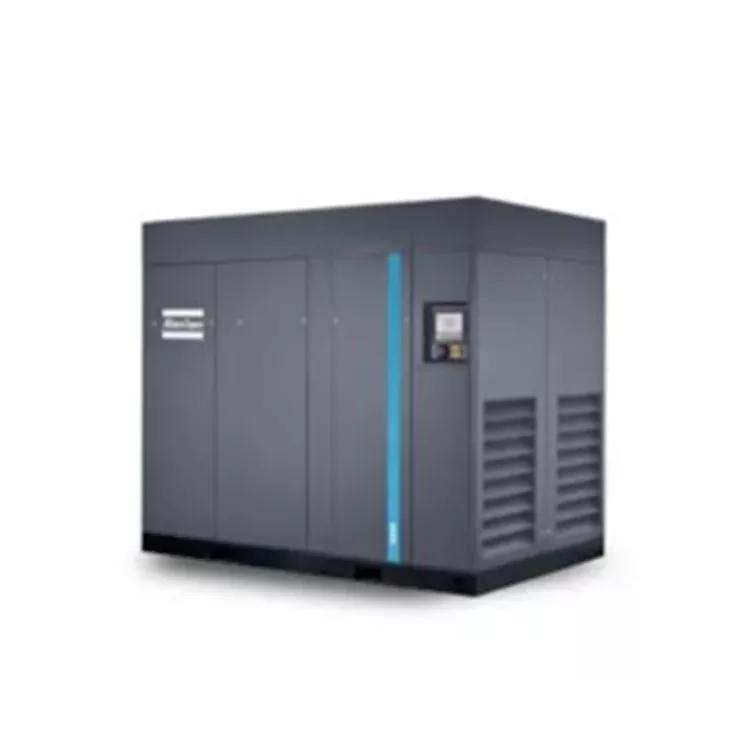

Compressore d'aria a vite senza olio a bassa pressione

Vantaggi del prodotto

Sistema di azionamento esente da manutenzione

• Esente da manutenzione, completamente chiuso, impedisce l'ingresso di polvere e detriti

• Il compressore d'aria a vite senza olio a bassa pressione è adatto per ambienti difficili

• Trasmissione ad ingranaggi ad alta efficienza, senza perdita di efficienza dei giunti

• La temperatura ambiente operativa massima per il modello standard è 46°C, mentre per il modello ad alta temperatura è 55°C

Motore ultra efficiente

• Classe di efficienza del motore IE4

• Classe di protezione IP55, classe di isolamento F, classe di aumento della temperatura B

• L'estremità non di comando adotta cuscinetti esenti da manutenzione lubrificati con grasso

•  Adatto per il funzionamento continuo in ambienti difficili

Robusto filtro dell'olio rotante

• Filtra efficacemente le impurità nell'olio per prolungare la durata delle parti

•Il filtro dell'olio è dotato di una valvola di bypass

Radiatore dell'olio e postrefrigeratore indipendenti dal design super-grande

•La bassa temperatura all'uscita del rotore garantisce la lunga durata dell'olio

•Il separatore meccanico vapore-acqua integrato può rimuovere quasi il 100% dell'acqua di condensa

•Il design antistress elimina lo shock termico nello scambiatore di calore

Controller touchscreen Elektronikon®

•Sono disponibili controllo remoto, uscita allarme, piani di manutenzione e assistenza e diagnosi di rete

•La diagnosi remota Smartlink integrata massimizza le prestazioni del sistema di compressione dell'aria e consente il risparmio energetico

•Diagnosi di compressori multipli (2,4 e 6 unità in controllo congiunto sono opzionali)

•Filtro di aspirazione dell'aria per impieghi gravosi

•Il compressore d'aria a vite senza olio a bassa pressione può rimuovere il 99,9% delle particelle di polvere grossolana, migliorando la protezione dei componenti del compressore

• Durata estremamente lunga

Atlas GL 37-75 è caratterizzato da un'efficienza eccezionale, un'eccellente qualità dell'aria compressa, un basso consumo energetico in condizioni di utilizzo del gas stabili e caratteristiche intelligenti che garantiscono efficienza e affidabilità. Viene adottato il controller touch Elektronikon", con diagnosi remota in tempo reale e suggerimenti di ottimizzazione forniti da SMARTLINK, nonché OPCUA per l'integrazione nei sistemi di produzione.

Parametri tecnici di Atlas GL 37-75

Le dimensioni specifiche di Atlas GL 37-75

Parametri principali

I parametri prestazionali dell'unità sono misurati in conformità con ISO1217, Allegato C e 2009

Test del livello di pressione sonora della workstation: LpWSA (rif. 20 μPa) dB(A)(errore: 3 dB(A))

Il livello di rumore è misurato in conformità con gli standard ISO2151 e ISO9614

La FAD viene misurata alle seguenti pressioni di esercizio: 5 bar per il modello 5,5 bar

Condizioni operative di riferimento: Pressione assoluta in aspirazione: 1 bar

Temperatura dell'aria aspirata: 20°C

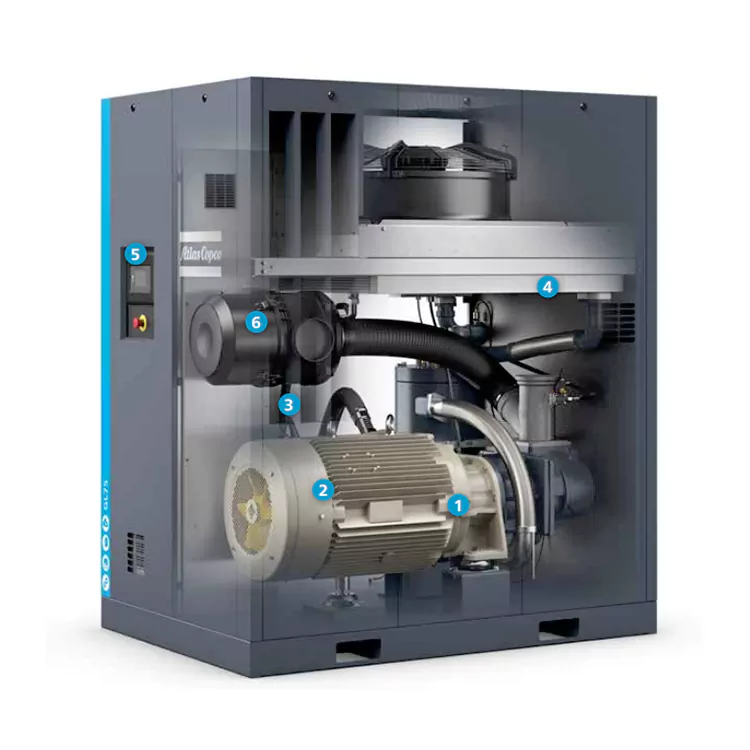

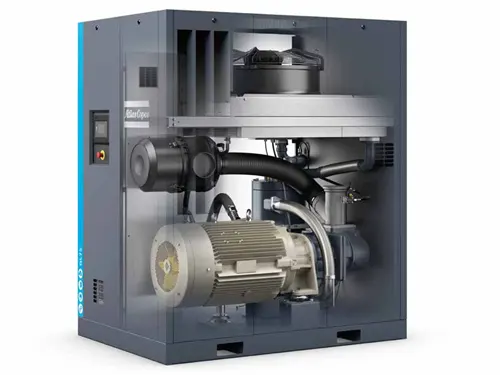

La struttura principale del compressore d'aria Atlas GL 37-75

1. Sezione dell'unità principale: comprende la valvola di aspirazione, la valvola di scarico, il sistema di trasmissione, ecc., utilizzati per ottenere l'aspirazione, la compressione e lo scarico dell'aria.

2. Sistemi ausiliari: inclusi il sistema di olio lubrificante, il sistema dell'acqua di raffreddamento, il sistema di controllo elettrico, ecc., vengono utilizzati per garantire il normale funzionamento del compressore d'aria.

Il processo di lavoro del compressore d'aria Atlas GL 37-75

1. Fase di avvio: quando si preme il pulsante di accensione, il sistema di controllo elettronico avvierà automaticamente il sistema di lubrificazione e il sistema dell'acqua di raffreddamento del compressore d'aria. Allo stesso tempo, la valvola di aspirazione si apre e l'aria entra all'interno dell'unità principale.

2. Fase di compressione: mentre il rotore a vite ruota, l'aria all'interno dell'unità principale è soggetta alla forza di compressione e la pressione aumenta gradualmente. A questo punto la valvola di scarico viene chiusa per impedire il riflusso del gas compresso.

3. Fase di scarico: quando viene raggiunto il valore di pressione impostato, il sistema di controllo elettronico attiverà automaticamente la valvola di scarico per scaricare il gas compresso. Nel frattempo, la valvola di aspirazione è chiusa e il compressore d'aria a vite senza olio a bassa pressione entra nello stato di attesa per l'avvio successivo.

4. Fase di spegnimento: quando è necessario arrestare il funzionamento del compressore d'aria, premere il pulsante di spegnimento. Il sistema di controllo elettronico spegnerà il sistema di lubrificazione e il sistema dell'acqua di raffreddamento e chiuderà gradualmente la valvola di aspirazione e la valvola di scarico. Alla fine, il compressore d'aria ha smesso di funzionare completamente.

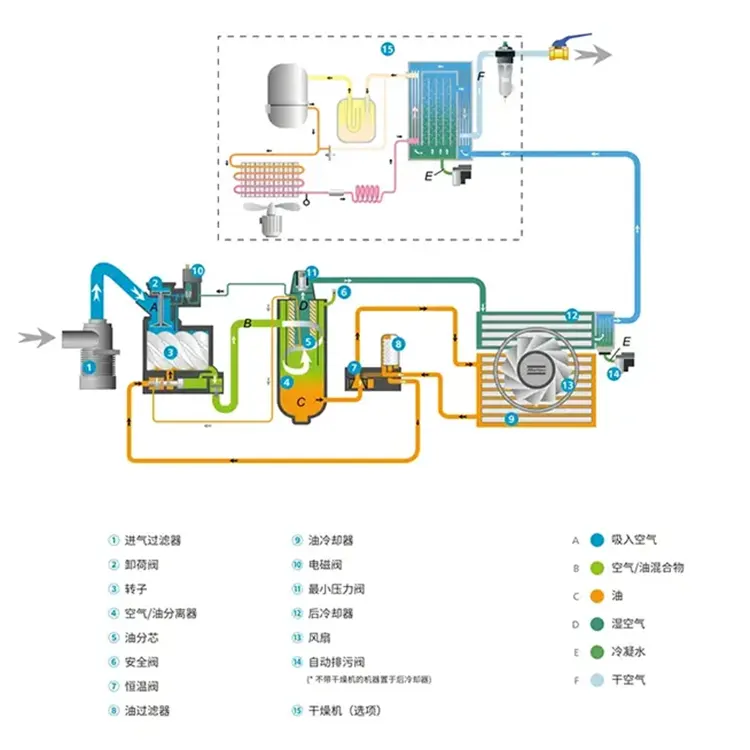

Diagramma di flusso di lavoro del compressore d'aria Atlas GL 37-75
