Serbatoio di stoccaggio dell'aria

Serbatoi di stoccaggio dell'aria ad alta pressione HTA

Risparmio energetico per applicazioni ad alta pressione

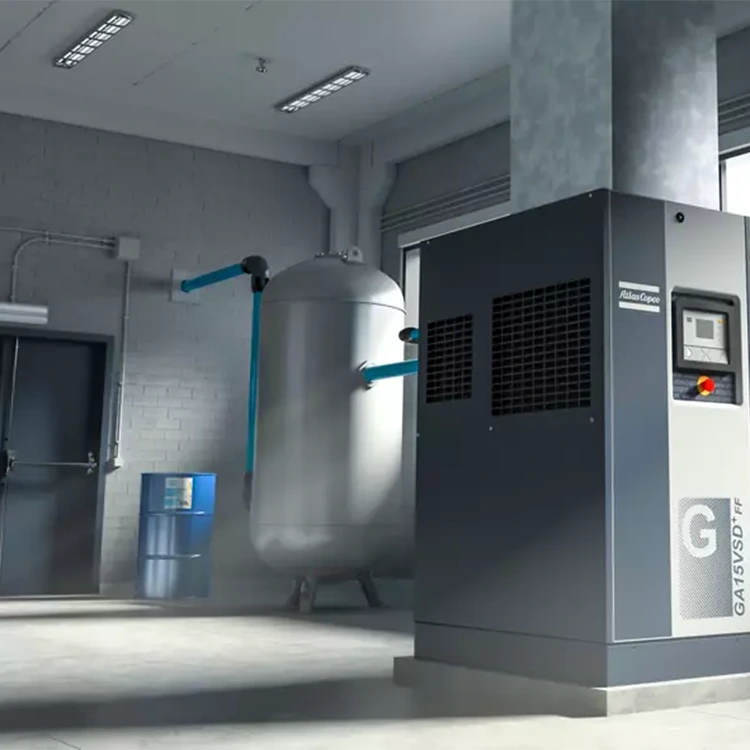

I serbatoi di stoccaggio dell'aria ad alta pressione HTA di Atlas Copco forniscono aria compressa a pressione costante immagazzinando aria compressa per soddisfare i picchi di domanda. Evitando eccessivi cicli di carico/scarico, risparmiano energia e prolungano la vita del compressore d'aria. Gli HTA sono ideali per applicazioni ad alta pressione.

Adatto a varie condizioni di campo

L'HTA può funzionare efficacemente a temperature ambiente comprese tra -10°C/14°F e +55°C/131°F ed è adatto per la gestione di aria compressa umida e calda. Uno scarico della condensa è opzionale.

Alta affidabilità

Utilizziamo il metodo di calcolo dinamico degli elementi finiti per calcolare resistenza, sollecitazione, pulsazione e vibrazione e progettiamo l'HTA sulla base dei risultati del calcolo, conferendogli un'affidabilità eccezionale (CE 97/23 – ASME sezione VIII, div 3).

Vantaggi tecnologici

Vantaggi tecnici

■Selezione sicura

I serbatoi di gas HTA sono facilmente compatibili con i compressori progettati per una pressione di 45 bar e una temperatura di 55°C/131°F.

■Costruzione robusta

I sicuri serbatoi in metallo zincato a caldo offrono una protezione superiore.

■Installazione semplice

Dotato di fori di montaggio facilmente accessibili per una comoda installazione.

Cos'è un serbatoio del ricevitore d'aria?

I serbatoi di raccolta dell'aria, a volte chiamati serbatoi di stoccaggio dell'aria compressa, sono un componente cruciale dei sistemi di aria compressa. Il loro scopo principale è quello di immagazzinare temporaneamente aria compressa per soddisfare i picchi di domanda del sistema e ottimizzare l'efficienza operativa dell'impianto.

Il ruolo del serbatoio di stoccaggio dell'aria

In teoria, il tuo compressore d'aria può funzionare senza serbatoio di raccolta dell'aria. Tuttavia, l'assenza di un componente nel sistema d'aria aumenterà i cicli di carico e scarico del compressore, imponendogli un carico più pesante. È importante ricordare che il ciclo di carico e scarico dipende dalle fluttuazioni della domanda all'interno della vostra struttura.

Il serbatoio di stoccaggio dell'aria svolge un ruolo cruciale nei sistemi pneumatici. Vengono utilizzati per immagazzinare l'aria compressa prima che entri nel sistema di tubazioni o nelle apparecchiature. In breve, il serbatoio di ricezione dell'aria funge da cuscinetto tra il compressore e le fluttuazioni di pressione causate dalle variazioni della domanda.

Alcuni compressori d'aria sono "montati su serbatoio", ovvero vengono forniti come unità completa e installati sopra il serbatoio di ricezione dell'aria. L'uso di compressori d'aria del tipo a serbatoio non solo consente di risparmiare spazio ma riduce anche i costi di installazione iniziali necessari per l'installazione dei singoli essiccatori. Questa configurazione è molto comune nei piccoli compressori d'aria e la potenza in uscita solitamente non supera i 26 kilowatt (o 35 cavalli). I compressori d'aria di grandi dimensioni non sono adatti per progetti di installazione di serbatoi poiché ciò comporterebbe una configurazione molto pesante, con potenziali rischi per la sicurezza.

L'uso di serbatoi d'aria nei sistemi pneumatici può ridurre la circolazione eccessiva e garantire una pressione dell'aria costante, che è fondamentale per mantenere l'efficienza dei compressori e prolungarne la durata.

Tipi di ricevitori d'aria

Esistono vari tipi di serbatoi d'aria per soddisfare esigenze applicative specifiche. Tra i più comuni ci sono i serbatoi di aria umida e i serbatoi di aria secca.

Installare un serbatoio dell'aria umida tra il compressore d'aria e l'asciugatrice. Questi serbatoi di stoccaggio immagazzinano l'aria compressa non trattata e aiutano a rimuovere l'umidità prima che l'aria entri nel sistema di essiccazione, svolgendo un ruolo cruciale nel migliorare le prestazioni dell'essiccatore. Questo passaggio può garantire il miglioramento dell'efficienza del processo di essiccazione.

Il serbatoio dell'aria secca, invece, immagazzina l'aria compressa trattata e viene solitamente installato dopo il compressore d'aria e l'essiccatore. La loro funzione principale è mantenere l'integrità dell'aria secca e garantire prestazioni stabili e affidabili del sistema.

Come selezionare correttamente un serbatoio del ricevitore dell'aria?

Una buona regola pratica per la scelta di un serbatoio di stoccaggio dell'aria è quella di consentire 3-4 galloni di aria per portata CFM o 10-15 litri per litro di aria compressa al secondo, a seconda del tipo di compressore d'aria utilizzato e dell'applicazione. Analogamente alla selezione del compressore d'aria, è necessario considerare diversi fattori quando si determinano le specifiche appropriate del serbatoio del ricevitore d'aria per il proprio sistema. I seguenti fattori sono fortemente raccomandati:

Minimizzazione delle fluttuazioni/cadute di pressione: il serbatoio di ricezione dell'aria viene utilizzato per ridurre al minimo le fluttuazioni di pressione che potrebbero influire sul processo di produzione e sulla qualità del prodotto. Quando si sceglie il giusto serbatoio di ricezione dell'aria per il proprio compressore, è necessario tenere conto di due valori: la pressione di uscita del compressore e i requisiti dell'applicazione nel punto di utilizzo. Si prega di notare che l'aria compressa immagazzinata nel serbatoio di ricezione dell'aria è utile solo quando la sua pressione è sufficiente a supportare il processo corrispondente. Occorre quindi tenere conto del tempo per il quale il serbatoio di raccolta dell'aria fornisce il gas alla pressione richiesta dall'utente finale/apparecchiatura (in minuti).

Soddisfare i picchi di domanda d'aria a breve termine: se la domanda di aria compressa fluttua notevolmente durante il giorno, è necessario considerare la domanda di picco per garantire che la pressione del sistema non scenda al di sotto dei livelli consentiti. I serbatoi di stoccaggio dell'aria forniscono stoccaggio per soddisfare le richieste di aria di picco a breve termine che il compressore non è in grado di soddisfare. Il fabbisogno d'aria può variare a seconda dell'ora del giorno, degli orari dei turni o anche di esigenze eccezionali (come l'uso occasionale di sabbiatrici o macchine a getto di mezzi abrasivi). Una conoscenza approfondita dell'applicazione dell'aria compressa, della portata d'aria richiesta (CFM o litri al secondo) e delle pressioni di picco previste del sistema è estremamente vantaggiosa, poiché determina la quantità di flusso d'aria compressa necessaria per prevenire carenze d'aria in qualsiasi parte del processo.

Calcolo del ricevitore d'aria
