Descrizione del prodotto

Per le operazioni continue che richiedono un'affidabilità inflessibile, l'acquisto di un compressore professionale a iniezione di olio motore con efficienza IE4 Cina di DECHUAN offre una soluzione meccanica ideale. Progettato con materiali permanenti ad alta permeabilità magnetica, il motore IE4 funziona con emissioni termiche significativamente inferiori rispetto alle alternative standard, aumentando le portate di fabbrica (FAD) in media del 6,9% mantenendo bassi i requisiti energetici specifici.

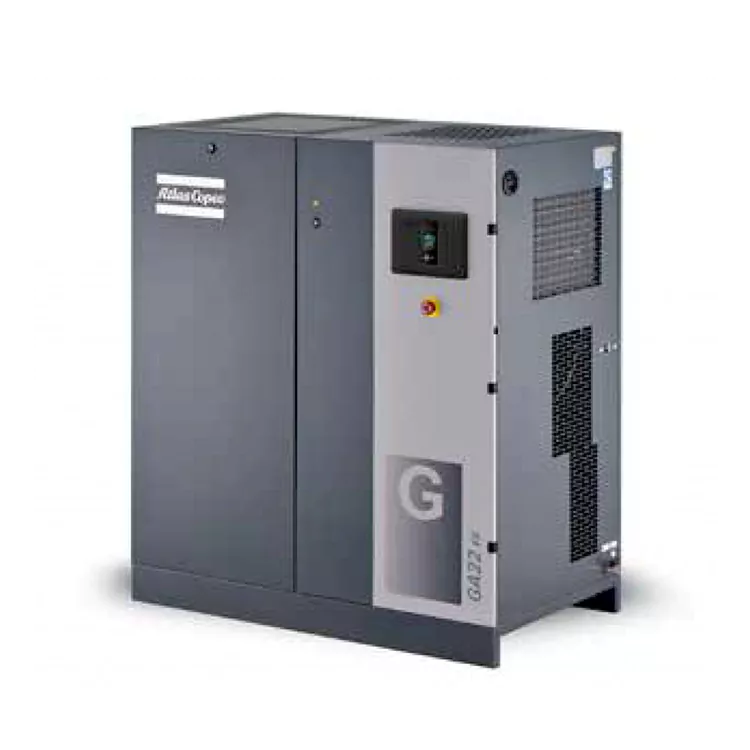

IE4 Efficiency Motor Oil-Injected Compressor

Caratteristiche tecniche principali della serie IE4

1. Gruppo trasmissione diretta a ingranaggi: rimuove i carichi di tensione e le perdite di potenza comuni alle configurazioni a cinghia, fornendo un'efficienza di trasmissione del 99%.

2. Raffreddamento forzato dell'armadio di controllo: presenta canali d'aria indipendenti per abbassare la temperatura ambiente attorno ai relè elettrici critici, raddoppiandone la durata operativa.

3. Gruppo pneumatico ad alte prestazioni: il profilo specializzato del rotore a vite garantisce spazi ridotti, prevenendo lo slittamento del riflusso dell'aria interna.

Perché il grado di efficienza del motore è importante per i costi a lungo termine?

In una tipica fabbrica ad alto rendimento, oltre l'80% del costo totale di vita di un compressore d'aria deriva dall'elettricità consumata, piuttosto che dal prezzo di acquisto iniziale. L'utilizzo di motori IE2 di basso livello o IE3 standard significa che la tua struttura perde migliaia di dollari ogni anno a causa di perdite interne di rame, resistenza al vento e dissipazione del calore.

Il nostro compressore specializzato a iniezione di olio motore con efficienza IE4 risolve questo costoso problema. L'integrazione di un motore ultra-premium IE4 fa sì che l'unità converta l'energia elettrica in forza meccanica con una perdita minima. Poiché il motore rimane molto più freddo durante il funzionamento, la degradazione del grasso dei cuscinetti viene rallentata drasticamente, eliminando virtualmente le comuni bruciature degli avvolgimenti e guasti imprevisti dei cuscinetti che interrompono le linee dell'impianto.

Efficienza energetica e parametri tecnici

L'integrazione della tecnologia del motore ultra-premium consente al compressore a iniezione di olio motore con efficienza IE4 di mantenere la massima efficienza anche a carichi parziali, riducendo significativamente i costi operativi totali.

Parametri tecnici della serie GA

Modello	Pressione massima di esercizio bar(e)	Pressione di esercizio massima psi	FAD Portata l/s	FAD Portata m³/min	FAD Flusso cfm	Potenza motore kW	Potenza motore hp	Livello di rumore dB(A)	Peso Standard kg	Peso Standard libbre	Peso A piena potenza kg	Peso Kg. a prestazioni complete	Dimensione uscita
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametri prestazionali dell'unità testati in conformità con ISO 1217, Ed.3, Allegato C-1996 Il livello di rumore è conforme a ISO 2151 / Pneurop / CagiPN8NTC2

Condizioni di prova di riferimento:

· Pressione assoluta in ingresso: 1 bar

· Temperatura dell'aria in ingresso: 20°C Punto di rugiada in pressione dell'essiccatore integrato per GA 11-26: 5°C

Portata FAD misurata alle pressioni di esercizio seguenti:

· Modelli da 7,5 bar testati a 7 bar

· Modelli da 8,5 bar testati a 8 bar

· Modelli da 10,5 bar testati a 10 bar

· Modelli a 13 bar testati a 12,5 bar

Tabella dati modelli essiccatore integrato GA11/15/18/22/26*/30

Modello	Pressione massima di esercizio-bar standard(e)	Pressione di esercizio massima-Standard psig	Pressione di esercizio massima - Prestazioni a pieno regime bar(e)	Pressione di esercizio massima-Prestazioni a pieno carico psig	FAD Portata l/s	FAD Portata m³/min	FAD Flusso cfm	Potenza motore kW	Potenza motore hp	Livello di rumore dB(A)	Peso Standard kg	Peso A piena potenza kg	Dimensione uscita
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
Assemblea 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
Assemblea 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
Assemblea 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
Assemblea 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
Assemblea 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
Assemblea 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
Assemblea 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
Assemblea 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
Assemblea 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
Assemblea 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
Assemblea 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
Assemblea 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

IE4 Efficiency Motor Oil-Injected Compressor

Parametri prestazionali dell'unità testati in conformità alla norma ISO 1217, Ed.3, Allegato C-1996 Livello di rumore conforme alla norma ISO 2151 / Pneurop / CagiPN8NTC2

Condizioni di prova di riferimento:

· Pressione assoluta in ingresso: 1 bar

· Temperatura dell'aria in ingresso: 20°C Punto di rugiada in pressione dell'essiccatore integrato per GA 11*-30: 2°C ~ 3°C

Portata FAD misurata alle pressioni di esercizio seguenti:

· Modelli da 7,5 bar testati a 7 bar

· Modelli da 8,5 bar testati a 8 bar

· Modelli da 10,5 bar testati a 10 bar

· Modelli a 13 bar testati a 12,5 bar

IE4 Efficiency Motor Oil-Injected Compressor

Prestazioni industriali comprovate: fabbricazione di acciaio e macchinari

Negli ambienti di produzione di hardware e acciaio pesanti, la polvere metallica sospesa nell'aria e le condizioni termiche elevate consumano rapidamente i motori dei compressori standard. Un grande produttore di hardware nello Zhejiang ha sostituito le sue vecchie configurazioni con trasmissione a cinghia con tre delle nostre unità di compressione a iniezione di olio motore con efficienza IE4 per far funzionare le sue presse per stampaggio pesanti continue.

I risultati furono immediati. L'impianto ha registrato una riduzione media del fabbisogno energetico specifico (SER) del 3,3%. Inoltre, grazie all'alloggiamento con grado di protezione IP55 e ai cuscinetti del motore lubrificati con grasso a vita, queste macchine hanno registrato oltre 8.000 ore di funzionamento continuo senza richiedere un singolo arresto manuale per lubrificazione, risparmiando ore di lavoro di manutenzione programmata.

Domande frequenti ad alto intento

D: In che modo la protezione IP55 protegge il motore in ambienti molto polverosi come le acciaierie?

R: La classificazione IP55 significa che il telaio del motore è completamente protetto contro l'ingresso di polvere dannosa e spruzzi d'acqua a bassa pressione da qualsiasi direzione, impedendo alla sabbia conduttiva di depositarsi sugli avvolgimenti interni.

D: Qual è l'intervallo di sostituzione stimato per il gruppo di trasmissione ad ingranaggi?

R: A differenza delle cinghie che richiedono la sostituzione ogni poche migliaia di ore, il nostro sistema di trasmissione ad ingranaggi ad accoppiamento diretto per impieghi gravosi è progettato per garantire la durata operativa completa del gruppo aria del compressore, richiedendo solo cambi regolari del fluido del lubrificante degli ingranaggi.

D: Quali differenze meccaniche specifiche consentono a un motore IE4 di risparmiare più energia rispetto a un motore IE3?

R: Il compressore a iniezione di olio motore con efficienza IE4 utilizza materiali del rotore di qualità superiore e scanalature dello statore ottimizzate. Questa disposizione riduce al minimo la resistenza magnetica del nucleo e riduce le perdite per dissipazione termica di circa il 15-20% rispetto alle unità IE3, garantendo che la massima potenza venga trasmessa direttamente all'elemento a vite.
